球閥

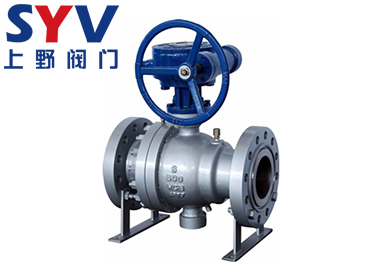

固定球閥

產品型號：Q347F/Q347Y
公稱壓力：Class150-2500LB/PN16-PN160
適用溫度：-29-425℃
適用介質：水、蒸汽、油品等
產品描述：Q347F/H/Y蝸輪固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質
在線訂購

固定球閥產品概述

Q347F/H/Y蝸輪固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

蝸輪固定球閥產品特點

1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、該結構球閥應按規定流向使用。

蝸輪固定球閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	焊接連接 Welded connection	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
產品規范 Product specification	API 608/API 6D GB/T12237 GB/T19672	ANSI B16.10 API 6D GB/T122221 JB/T7745	ASME B16.25 GB/T 9113 JB/T 79	ANSI B16.5 GB/T 1224	API1598 API 6D GB/T 13927 JB/T 9092

蝸輪固定球閥主要零件及材質

序號 NO.	零件名稱 Parts name	材料 Material
序號 NO.	零件名稱 Parts name	WCB/A105+HCr（ENP）	WCB/304	WCB/316	CF8	CF8M
1	閥體 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
3	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
4	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
5	軸套 Bushing	Metal backed PTFE
6	隔圈 Spacer	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
7	閥桿 Stem	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
8	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
9	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
10	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
11	墊片 Gasket	PTFE	PTFE	PTFE	PTFE	PTFE
12	壓蓋 Gland	A105	A105	A105	A182 F304	A182 F316
13	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
14	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
15	蝸輪 Worm gear	碳鋼 Carbon steel
16	球體 Ball	A105+HCr（ENP）	A182 F304	A182 F316	A182 F304	A182 F316
17	閥座 Seat	RPTFE	RPTFE	RPTFE	RPTFE	RPTFE
18	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
19	閥座 Seat	A105	A105	A105	A182 F304	A182 F316
20	彈簧 Spring	SS304/Inconel 750	SS304/Inconel 750	SS316/Inconel 750	SS304/Inconel 750	SS316/Inconel 750
21	墊片 Gasket	PTFE	PTFE	PTFE	PTFE	PTFE
22	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
23	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
24	閥蓋 Cover	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
25	下軸 Lower shaft	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
26	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
27	調整墊 Adjustment mats	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
28	下端蓋 Lower end cap	A105	A105	A105	A182 F304	A182 F316
29	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M

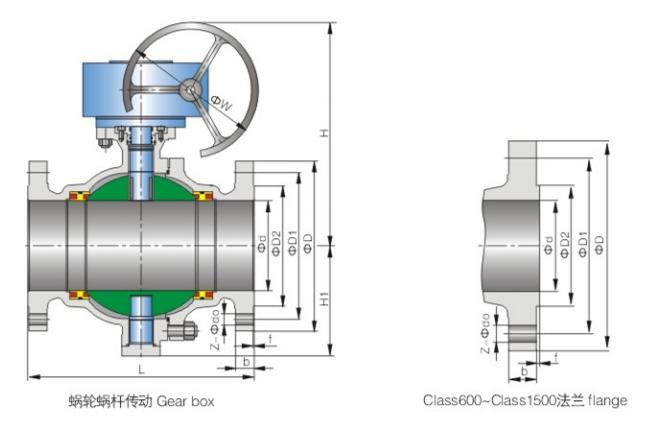

蝸輪固定球閥主要連接尺寸

美標API 150LB-600LB

磅級 Class	規格 Size		尺寸 Dimension
磅級 Class	DN	NPS	L	D	D1	D2	b	f	Z-d0
150LB	50	2	178	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	178	139.7	105	18	1.6	4-19
	80	3	203	190	152.5	127	19	1.6	4-19
	100	4	229	229	190.5	157	24	1.6	8-19
	125	5	256	254	215.9	186	24	1.6	8-22
	150	6	394	279	241.5	261	26	1.6	8-22
	200	8	457	343	298.5	270	29	1.6	8-22
	250	10	533	406	362	324	31	1.6	12-25
	300	12	610	483	431.8	381	31.8	1.6	12-25
	350	14	686	533	476.2	412.8	35	1.6	12-28.5
	400	16	762	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	864	635	577	533.4	39.7	1.6	16-31.8
	500	20	914	589	635	584.2	42.9	1.6	20-31.8
	600	24	1067	813	749.3	692.2	47.7	1.6	20-35
	700	28	1245	837	795.5	762	43	1.6	40-22
	800	32	1372	887	900	864	44	1.6	48-22
	900	36	1524	1057	1009.5	972	51	1.6	44-26
300LB	50	2	216	165	127	92	22	1.6	8-19
	65	2-1/2	241	190	149	105	25	1.6	8-22
	80	3	283	210	168	170	29	1.6	8-22
	100	4	305	254	200	157	32	1.6	8-22
	125	5	381	279	235	186	35	1.6	8-22
	150	6	403	318	270	216	37	1.6	12-22
	200	8	502	381	330	270	41	1.6	12-25
	250	10	568	444	387.4	324	47.6	1.6	16-28.5
	300	12	648	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	648	571.5	469.9	57.2	1.6	20-35
	450	18	814	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	914	812.8	692.2	69.9	1.6	24-41.1
	700	28	1346	921	857	787	87	1.6	36-35.5
	800	32	1527	1054	978	902	102	1.6	32-42
	900	36	1727	1172	1089	1010	102	1.6	32-45
600LB	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	559	489	381	66.5	6.4	20-35
	350	14	889	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	940	838.2	692.2	101.6	6.4	24-50.8

國標GB PN1.6-PN6.4MPa

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
壓力級 MPa	公稱通徑 DN	L	D	D1	D2	b	f	Z-d
1.6MPa	50	179	160	125	100	20	3	4-18
	65	191	180	145	120	20	3	4-18
	80	203	195	160	135	20	3	8-18
	100	229	215	180	155	22	3	8-18
	125	356	245	210	185	22	3	8-18
	150	394	280	240	210	24	3	8-23
	200	457	335	295	265	26	3	12-23
	250	533	405	355	320	28	3	12-25
	300	610	460	410	375	30	4	12-25
	350	686	520	470	436	32	4	16-25
	400	762	580	525	485	34	4	16-30
	450	864	640	585	515	36	4	20-30
	500	914	715	650	608	36	4	20-34
	600	1067	840	770	718	38	5	20-36
2.5MPa	50	216	160	125	100	22	3	4-18
	65	241	180	145	120	22	3	8-18
	80	283	195	160	135	24	3	8-18
	100	305	230	190	160	26	3	8-23
	125	381	270	220	188	26	3	8-25
	150	457	300	250	218	28	3	8-25
	200	521	360	310	278	30	3	12-25
	250	568	425	370	332	32	3	12-30
	300	648	485	430	390	34	4	16-30
	350	762	550	490	448	38	4	16-34
	400	838	610	550	505	40	4	16-34
	450	914	660	600	555	44	4	20-34
	500	991	730	660	610	48	4	20-41
	600	1143	840	770	718	48	5	20-41
4.0MPa	50	216	160	125	100	20	3	4-18
	65	241	180	145	120	22	3	8-18
	80	283	195	160	135	24	3	8-18
	100	305	230	190	160	24	3	8-23
	125	381	270	220	188	26	3	8-25
	150	457	300	250	218	28	3	8-25
	200	521	375	320	282	34	3	12-30
	250	568	445	385	345	38	3	12-34
	300	648	510	450	408	42	4	16-34
	350	762	570	510	465	46	4	16-34
	400	838	655	585	535	50	4	16-41
	450	914	680	610	560	57	4	20-41
	500	991	755	0.67	612	57	4	20-48
	600	1143	890	795	730	62	5	20-48
6.4MPa	50	292	175	135	105	26	3	4-23
	65	330	200	160	130	26	3	8-23
	80	356	210	170	140	28	3	8-23
	100	406	250	200	168	30	3	8-25
	150	495	340	280	240	36	3	8-34
	200	597	405	345	300	42	3	12-34
	250	673	470	400	352	46	3	12-36
	300	762	530	460	415	52	4	16-36
	350	826	595	525	475	56	4	16-41
	400	902	670	585	525	60	4	16-42
	450	978	715	630	570	66	4	20-48
	500	1054	800	705	640	68	4	20-48
	600	1232	930	820	750	70	5	20-58
