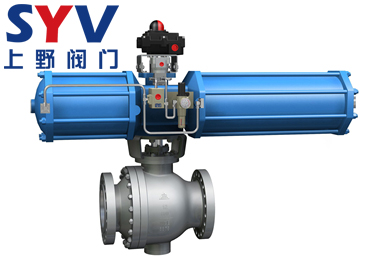

氣動固定式球閥

產品型號：Q647F、Q647H
公稱壓力：PN16-PN64
適用溫度：-40℃ - 425℃
適用介質：石油化工、燃氣設備、電力裝備、環保水處理
產品描述：氣動固定式球閥一般為法蘭連接，且球體是固定的，采用上下閥桿固定閥芯(軸支式)和可動密封座設計，關閉時，在介質壓力的作用下，球體不會產生位移，耕作更穩定，常用于高壓和大口徑的各種管路上
在線訂購

氣動固定式球閥產品概述

氣動固定式球閥一般為法蘭連接，且球體是固定的，采用上下閥桿固定閥芯(軸支式)和可動密封座設計，關閉時，在介質壓力的作用下，球體不會產生位移，耕作更穩定，常用于高壓和大口徑的各種管路上。氣動固定式球閥通常與球體連接在一起的上下軸上，裝有滾動軸承或滑動軸承，以減少啟閉時軸頸的摩擦力，減小操作力矩，在各行業得到廣泛的應用。

氣動固定式球閥應用：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動固定式球閥參數：

氣動法蘭固定式球閥大多數采用法蘭連接，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質，廣泛應用于石油化工電力水利等行業。

氣動固定式球閥可選功能：

公稱通徑	DN15～DN200(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式
結構形式	兩段式鑄造閥體
驅動方式	氣源控制(壓縮空氣4-7bar)
使用溫度	-40℃～425℃
控制形式	開關型(開關兩位控制)、調節型(4～20mA信號)
閥體材質	碳鋼WCB、不銹鋼304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

氣動固定式球閥結構尺寸

通徑DN	1.6MPa				2.5MPa
通徑DN	L	D	D1	Z-φd	L	D	D1	Z-φd
50	178	160	125	4-18	216	160	125	4-18
65	190	180	145	4-18	241	180	145	8-18
80	283	195	160	8-18	283	195	160	8-18
100	305	215	180	8-18	305	230	190	8-23
125	356	245	210	8-18	381	270	220	8-25
150	394	280	240	8-23	403	300	250	8-25
200	457	335	295	12-23	502	360	310	12-25
250	533	405	355	12-25	568	425	370	12-25
300	610	460	410	12-25	648	485	430	12-30
350	686	520	470	16-25	762	550	490	16-34
400	762	580	525	16-30	838	610	550	16-34
450	864	640	585	20-30	914	660	600	20-34
500	914	705	650	20-34	991	730	660	20-41
