球閥

  • 電動法蘭球閥

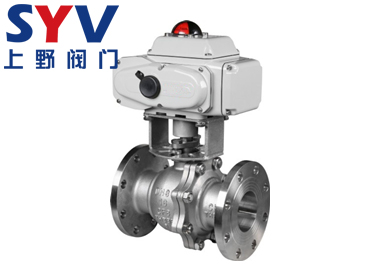

電動法蘭球閥

電動法蘭球閥

  • 產品型號:Q941F/Q941H
  • 公稱壓力:PN16-PN64
  • 適用溫度:-40℃~450℃
  • 適用介質:水、蒸汽、油品、腐蝕性介質等
  • 產品描述:電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成,依靠電源驅動來操作閥門的啟閉與介質大小的調節,根據密封結構可分為軟密封和金屬硬密封,以適用于不同的工況及介質當中
  • 在線訂購

電動法蘭球閥產品概述

電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成,依靠電源驅動來操作閥門的啟閉與介質大小的調節,根據密封結構可分為軟密封和金屬硬密封,以適用于不同的工況及介質當中。由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體,閥門打開時,閥體的通道與管道相等形成一個大直徑,可以讓介質毫無損失的從通口流過,顧特別適用于介質是粘稠、含顆粒、纖維性質的場合,廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

電動法蘭球閥優點

1、可適用于兩位關斷控制的場合,亦可對介質流量壓力溫度等各項參數進行百分比調節。
2、根據工況需要選用防爆型,或裝配上手動手輪裝置,實現手動開關閥門的功能。
3、電動法蘭球閥流阻力超小、流通能力大、裝卸維護方便、密封性能極佳,適用于多種工況。
4、Q941H電動球閥體積小、重量輕、推力大、伺服放大器內裝、操作方便、可靠性高。
5、電動法蘭球閥流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
6、電動執行機構內置伺服系統,無須另配伺服放大器,輸入輸出信號4-20mA及AC380V電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定等優點。

電動法蘭球閥標準規范

結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76

電動法蘭球閥技術參數

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.6、2.5、4.0、6.4MPa
連接形式 法蘭式連接
密封形式 軟密封(常溫),金屬硬密封(高溫)
電源電壓 AC220V、AC380V(其他定制DC24等)
動作范圍 0~90°
閥芯形式 "O"型球形閥芯
閥體材質 碳鋼、不銹鋼304、316
閥體結構 兩段式結構(二片式)
使用介質 水、油品、氣體、腐蝕性介質等
控制方式 開關模式(開關兩位控制)、智能調節型(4~20mA模擬量信號控制)

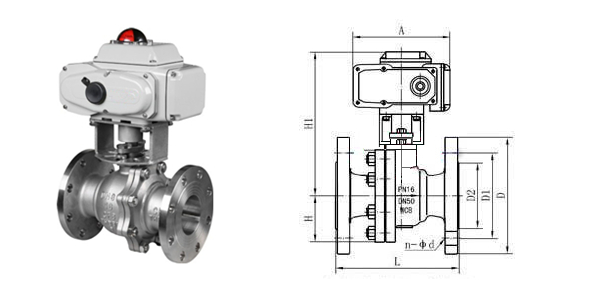

電動法蘭球閥結構尺寸

DN

L

1.6MPa

2.5MPa

D

D1

n-Φd

D

D1

n-Φd

15

130

95

46

4-Φ14

95

46

4-Φ14

20

140

105

56

4-Φ14

105

56

4-Φ14

25

150

115

65

4-Φ14

115

64

4-Φ14

32

165

135

76

4-Φ18

135

76

4-Φ18

40

180

145

84

4-Φ18

145

84

4-Φ18

50

200

160

99

4-Φ18

160

99

4-Φ18

65

220

180

118

4-Φ18

180

118

4-Φ18

80

250

195

132

8-Φ18

195

132

8-Φ18

100

280

215

156

8-Φ18

235

156

8-Φ22

125

320

245

184

8-Φ18

270

184

8-Φ26

150

360

280

211

8-Φ22

300

211

8-Φ26

200

400

335

266

12-Φ22

360

274

12-Φ26
