球閥

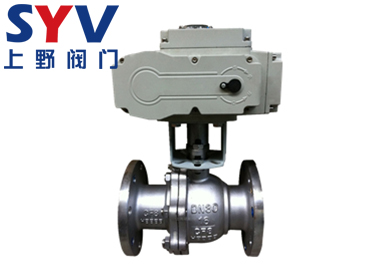

不銹鋼電動球閥

產品型號：Q941F/Q941H
公稱壓力：PN16-PN64
適用溫度：-40℃～450℃
適用介質：水、蒸汽、油品、環保、燃氣、煤礦等
產品描述：不銹鋼電動球閥由電動執行器與不銹鋼硬密封球閥組成，通過執行器輸入相關電源信號來控制閥門的啟閉，通常用于管道介質的開關兩位切斷，或控制閥門的旋轉開度達到比例調節
在線訂購

不銹鋼電動球閥產品概述

不銹鋼電動球閥由電動執行器與不銹鋼硬密封球閥組成，通過執行器輸入相關電源信號來控制閥門的啟閉，通常用于管道介質的開關兩位切斷，或控制閥門的旋轉開度達到比例調節。不銹鋼電動球閥具有耐高溫，耐磨損，耐高壓，防腐蝕，不宜暴裂等優點。用戶可根據實際情況選配帶手動控制功能，以防在遇到斷電或電動裝置故障時，可人為手動控制電動球閥的開關，從而保證工況的正常運行。

不銹鋼電動球閥應用

不銹鋼電動硬密封球閥不僅在一般工業管道得到了廣泛應用，而且在高溫高壓工況或具有腐蝕性介質以及溫度≤-196℃的超低溫等，工作條件惡劣的嚴峻場所也被普遍采用，具有高強度、優良的耐溫與耐腐蝕性能，廣泛應用于石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械、煤炭等行業。

不銹鋼電動球閥標準規范

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

不銹鋼電動球閥技術參數

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭連接
閥體形式	二段式閥體
電源電壓	AC110V、AC220V、AC380V（其他定制DC24等）
驅動形式	電源驅動（可防爆，可帶手動裝置）
溫度范圍	硬密封-40℃～450℃
閥體材質	不銹鋼304、316、316L
控制方式	開關型（開關切斷控制）、調節型（4-20mA模擬信號）
適用介質	水、蒸汽、油品、環保、燃氣、煤礦等（高溫高壓及低溫、腐蝕性介質）

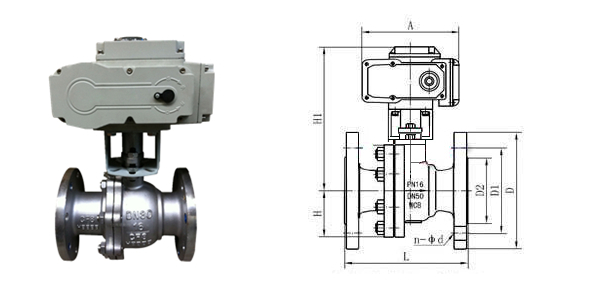

不銹鋼電動球閥結構尺寸

DN	L	1.6MPa			2.5MPa
DN	L	D	D1	n-Φd	D	D1	n-Φd
15	130	95	46	4-Φ14	95	46	4-Φ14
20	140	105	56	4-Φ14	105	56	4-Φ14
25	150	115	65	4-Φ14	115	64	4-Φ14
32	165	135	76	4-Φ18	135	76	4-Φ18
40	180	145	84	4-Φ18	145	84	4-Φ18
50	200	160	99	4-Φ18	160	99	4-Φ18
65	220	180	118	4-Φ18	180	118	4-Φ18
80	250	195	132	8-Φ18	195	132	8-Φ18
100	280	215	156	8-Φ18	235	156	8-Φ22
125	320	245	184	8-Φ18	270	184	8-Φ26
150	360	280	211	8-Φ22	300	211	8-Φ26
200	400	335	266	12-Φ22	360	274	12-Φ26
