球閥

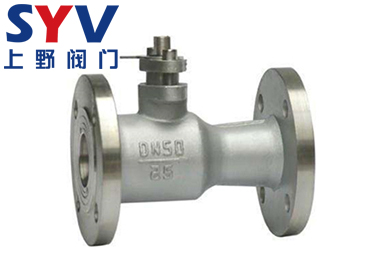

一體式高溫球閥

產品型號：QJ41SM/QQ41SM/QZ41SM
公稱壓力：PN16-PN64
適用溫度：-29℃-300℃
適用介質：水、蒸汽、油品等
產品描述：Q41SM高溫球閥是本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點
在線訂購

一體式高溫球閥產品概述

Q41SM高溫球閥是本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“秦工”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃

一體式高溫球閥性能參數

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ41PPL-16C/P	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41PPL-16C/P	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

一體式高溫球閥主要零部件材質

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

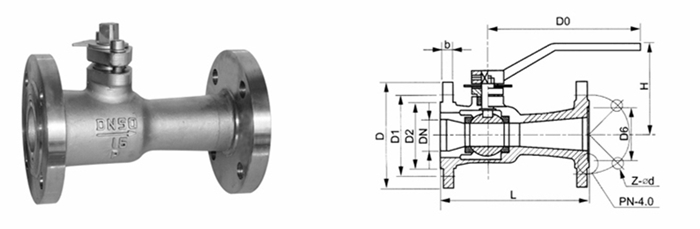

一體式高溫球閥外形結構尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
壓力級 MPa	公稱通徑 DN	L	D	D1	D2	b	f	Z-d
PN1.6MPa	15	130	95	65	45	14	2	4-14
	20	140	105	75	55	16	2	4-14
	25	150	115	85	65	16	2	4-14
	32	165	135	100	78	18	2	4-18
	40	180	145	110	85	18	2	4-18
	50	200	160	125	100	20	3	4-18
	65	220	180	145	120	20	3	4-18
	80	250	195	160	135	20	3	8-18
	100	280	215	180	155	22	3	8-18
	125	320	245	210	185	22	3	8-18
	150	360	280	240	210	24	3	8-23
	200	400	335	295	265	26	3	12-23
PN2.5MPa	15	130	95	65	45	14	2	4-14
	20	140	105	75	55	16	2	4-14
	25	150	115	85	65	16	2	4-14
	32	165	135	100	78	18	2	4-18
	40	180	145	110	85	18	2	4-18
	50	200	160	125	100	22	3	4-18
	65	220	180	145	120	22	3	8-18
	80	250	195	160	135	24	3	8-18
	100	280	230	190	160	26	3	8-23
	125	320	270	220	188	26	3	8-25
	150	360	300	250	218	28	3	8-25
	200	400	360	310	278	30	3	12-25
