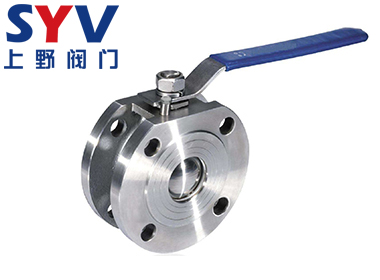

Q71F對夾薄型球閥與普通球閥相比,具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外,閥座采用彈性密封結構,密封可靠,啟閉輕松。設有耐火結構,萬一發生火災時,仍然能夠可靠操作并具有良好的密封性。根據用戶需要,可設有防靜電結構。設置了90°開關帶孔定位片,根據需要可以加鎖,防止誤操作。
對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0~2.5MPa,工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質.
產品規范 Product specification |
設計與制造 Design manufacture |
壁厚標準 Wall thickness standard |
防火標準 Fire protection standard |
法蘭標準 Flange standard |
檢驗與實驗 Inspection experiment |
DIN3357 EN12516 |
ANSI B16.34 EN12516 |
API 607 ISO 10497 |
DIN 1092 ANSI B16.25 |
DIN 3230 EN 12266 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
10 |
手柄套 |
塑料 |
塑料 |
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
壓力等級 PN |

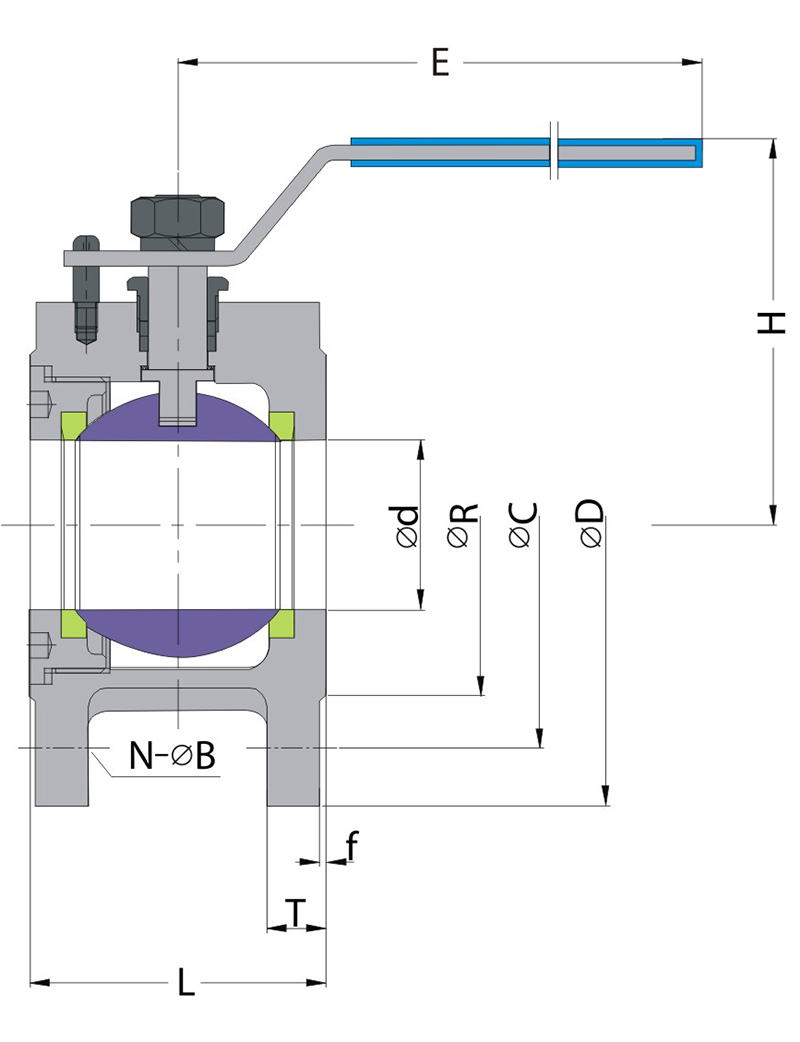

規格 Size | 尺寸 Dimension | |||||||||
DN | NPS | L | D | C | R | T | f | N-B | H | E | |
1.6MPa | 15 | 1/2 | 35 | 95 | 65 | 45 | 10 | 2 | 4-M12 | 81 | 150 |
20 | 3/4 | 38 | 105 | 75 | 55 | 10.5 | 2 | 4-M12 | 86 | 150 | |
25 | 1 | 42 | 115 | 85 | 65 | 12 | 2 | 4-M12 | 93 | 180 | |
32 | 1-1/4 | 53 | 135 | 100 | 78 | 15 | 2 | 4-M16 | 103 | 180 | |
40 | 1-1/2 | 63 | 145 | 110 | 85 | 16 | 2.5 | 4-M16 | 120 | 210 | |
50 | 2 | 72 | 160 | 125 | 100 | 16.5 | 2.5 | 4-M16 | 127 | 210 | |
65 | 2-1/2 | 95 | 180 | 145 | 120 | 18 | 3 | 4-M16 | 144 | 260 | |
80 | 3 | 118 | 195 | 160 | 135 | 20 | 3 | 4-M16 | 154 | 260 | |
100 | 4 | 140 | 215 | 180 | 155 | 20 | 3 | 4-M16 | 172 | 330 | |
125 | 5 | 180 | 245 | 210 | 185 | 22 | 3 | 4-M16 | 220 | 650 | |
150 | 6 | 230 | 280 | 240 | 210 | 22 | 3 | 4-M20 | 245 | 800 | |
200 | 8 | 275 | 335 | 295 | 265 | 24 | 3 | 4-M20 | 340 | 1000 |
