蝶閥

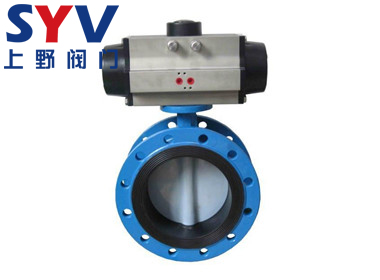

氣動法蘭蝶閥

產品型號：D641X
公稱壓力：PN10-PN16
適用溫度：≤80℃
適用介質：水
產品描述：D641X氣動軟密封蝶閥系列產品由閥體、蝶板、閥桿、氣動執行器主要零件組成，靠壓縮空氣驅動氣動執行器運動帶動閥桿轉動，傳動蝶板做90度旋轉達到啟閉效果
在線訂購

氣動法蘭蝶閥產品概述

D641X軟密封氣動蝶閥系列產品由蝶閥、蝶板、閥桿、氣動執行器等主要零件組成，靠壓縮空氣驅動氣缸運動帶動閥桿轉動，使蝶板做90°旋轉達到啟閉效果；氣動法蘭蝶閥為法蘭連接、結構簡單，安裝方便，特別適用安裝距離短，大口徑管路中。通過選配不同類型的氣執行器，可適合不同工藝控制要求，廣泛使用于多種自控管路和裝置中。

氣動軟密封蝶閥主要性能參數

公稱通經DN（mm)	50～300
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	≤80℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
控制方式	開關型、調節型

氣動軟密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	EPDM 、多層硬密封
填料	PTFE、石墨填料

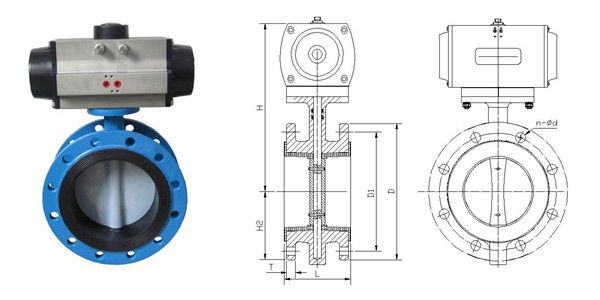

氣動軟密封蝶閥的外形尺寸和連接尺寸

DN	L	1.0MPa			1.6MPa
		D	D1	n-d	D	D1	n-d
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	250	395	350	12-22	405	355	12-26
300	270	445	400	12-22	460	410	12-26
350	290	505	460	16-22	520	470	16-26
400	310	565	515	16-26	580	525	16-30
450	330	615	565	20-26	640	585	20-30
500	350	670	620	20-26	715	650	20-33
600	390	780	725	20-30	840	770	20-36
700	430	895	840	24-30	910	840	24-36
800	470	1015	950	24-33	1025	950	24-39
900	510	1115	1050	28-33	1125	1050	28-39
1000	550	1230	1160	28-36	1255	1170	28-42
