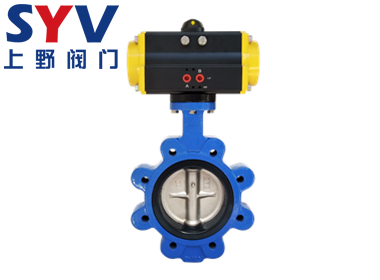

氣動凸耳式蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于粘稠、含顆粒、纖維性質的介質場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
|
GTD/DA氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN40～500mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0、1.6MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
|
動作范圍 |
0～90°±5° |
結構形式 |
中線型 、無銷型 |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
溫度 |
EPDM≤80℃；NBR≤68℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
水、空氣、天然氣 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特點 |
用途廣、整體造價低、流量大、流阻小 |
|
DN
|
L
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||
|
D2
|
n-d
|
D2
|
n-d
|
D2
|
n-d
|
||
|
50
|
43
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
150
|
8-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
170
|
8-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
225
|
8-18
|
240
|
8-22
|
240
|
12-22
|
|
200
|
60
|
280
|
12-18
|
295
|
12-22
|
295
|
12-22
|
|
250
|
68
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
78
|
445
|
16-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
102
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
114
|
550
|
20-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
127
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
154
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
165
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
190
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
203
|
1020
|
28-30
|
1050
|
28-33
|
1050
|
28-39
|
|
1000
|
216
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
254
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
