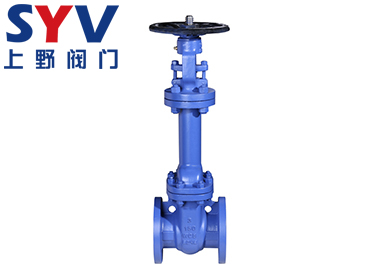

波紋管閘閥

產品型號：WZ41Y
公稱壓力：Class150LB-600LB/PN10-PN100
適用溫度：-29℃～425℃
適用介質：蒸汽、易燃易爆氣體、油品
產品描述：波紋管閘閥采用波紋管及填料雙重密封結構，常用于有毒介質，易燃易爆介質，高溫蒸汽，熱油、氫氣系統等系統中，特別適用于易燃、易爆、有毒及貴重介質的管路
在線訂購

波紋管閘閥產品概述

波紋管閘閥采用波紋管及填料雙重密封結構，常用于有毒介質，易燃易爆介質，高溫蒸汽，熱油、氫氣系統等系統中，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管密封閘閥的波紋管和閥蓋和閥桿是焊接成一體的，無滑動密封結構，所以沒有泄露點。閥桿上下移動時候，靠壓縮波紋管而形變達到密封，不是靠相對滑動的滑動密封。密封性能遠遠優于普通鑄鋼閘閥用填料密封結構。產品廣泛應用于石油、化工、制藥、化肥、電力等行業。

波紋管閘閥產品主要優點

1.波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
3.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
4.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；

波紋管閘閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
產品規范 Product specification	API 6D ASME B16.34 GB/T 12234	ANSI B16.10 GB/T 1221	ANSI B16.34 GB/T 9131	ANSI B16.5 JB/T 79 HG20592	API1598 GB/T 12937

波紋管閘閥產品結構尺寸

磅級 Class	規格 Size		尺寸 Dimension
磅級 Class	DN	NPS	L	D	D1	D2	b	f	Z-d0
150LB	15	1/2	108	89	60.5	35	11.5	1.6	4-15
	20	3/4	117	98	70	43	11.5	1.6	4-15
	25	1	127	108	79.5	51	12	1.6	4-15
	32	1-1/4	140	117	89	64	13	1.6	4-15
	40	1-1/2	165	127	98.5	73	15	1.6	4-15
	50	2	178	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	178	139.7	105	18	1.6	4-19
	80	3	203	190	152.5	127	19	1.6	4-19
	100	4	229	229	190.5	157	24	1.6	8-19
	125	5	254	254	215.9	186	24	1.6	8-22
	150	6	267	279	241.5	261	26	1.6	8-22
	200	8	292	343	298.5	270	29	1.6	8-22
	250	10	330	406	362	324	31	1.6	12-25
	300	12	356	483	431.8	381	31.8	1.6	12-25
	350	14	381	533	476.2	412.8	35	1.6	12-28.5
	400	16	406	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	432	635	577	533.4	39.7	1.6	16-31.8
	500	20	457	589	635	584.2	42.9	1.6	20-31.8
	600	24	508	813	749.3	692.2	47.7	1.6	20-35
300LB	15	1/2	140	95	66.5	35	14.3	1.6	4-15
	20	3/4	152	117	82.5	43	15.9	1.6	4-19
	25	1	165	124	89	51	17.5	1.6	4-19
	32	1-1/4	178	133	98.5	64	19.1	1.6	4-19
	40	1-1/2	190	156	114.5	73	20.7	1.6	4-22
	50	2	216	165	127	92	22	1.6	8-19
	65	2-1/2	241	190	149	105	25	1.6	8-22
	80	3	283	210	168	170	29	1.6	8-22
	100	4	305	254	200	157	32	1.6	8-22
	125	5	381	279	235	186	35	1.6	8-22
	150	6	403	318	270	216	37	1.6	12-22
	200	8	419	381	330	270	41	1.6	12-25
	250	10	457	444	387.4	324	47.6	1.6	16-28.5
	300	12	502	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	648	571.5	469.9	57.2	1.6	20-35
	450	18	914	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	914	812.8	692.2	69.9	1.6	24-41.1
600LB	15	1/2	165	95	66.5	35	14.3	6.4	4-16
	20	3/4	190	118	82.5	43	15.9	6.4	4-19
	25	1	216	124	89	51	17.5	6.4	4-19
	32	1-1/4	229	133	98.5	64	21	6.4	4-19
	40	1-1/2	241	156	114.5	73	22.3	6.4	4-22
	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	559	489	381	66.5	6.4	20-35
	350	14	889	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	940	838.2	692.2	101.6	6.4	24-50.8
