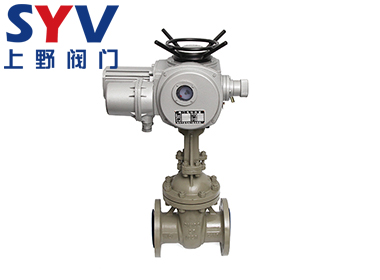

電動閘閥

產品型號：Z941H/Z941Y
公稱壓力：PN10-PN320
適用溫度：-29℃~425℃
適用介質：水、油品、蒸氣等
產品描述：Z941H電動閘閥動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜
在線訂購

電動閘閥產品概述

Z941H電動閘閥動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。電動閘閥響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電。并能控制其流量的裝置。

電動閘閥的用途

用于液體、氣體和風系統管道介質流量的模擬量調節，是AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。可以有AI反饋信號，可以由DO或AO控制，比較見于大管道和風閥等。

開關形式：

電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。

工作性質：

電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閘閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。

電動閥一般用于調節，也有開關量的，比如：風機盤管末端。

電動閘閥的特點

1、流體阻力小,密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制,不擾流、不降低壓力。
4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。

電動閘閥性能參數

型號	公稱壓力 PN(MPa)	閥體試驗壓力 PN(MPa)		工作溫度（ ℃ ）
		閥體試驗壓力 PN(MPa)		120	200	225	250	300	350	400	425
		強度試驗	密封試驗	工作壓力 P(MPa)
Z941H-16	1.6	2.4	1.6	-	1.6	-	1.5	1.3	1.2	1.0	0.9
Z941H-25	2.5	3.8	2.5	-	2.5	-	2.3	2.0	1.8	1.6	1.4
Z941H-40	4.0	6.0	4.0	-	4.0	-	3.6	3.2	2.8	2.6	2.2
Z941H-64	6.4	9.6	6.4	-	6.4	-	5.7	5.2	4.6	3.8	3.6

電動閘閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
產品規范 Product specification	API 600 API 6D GB/T 12234	ANSI B16.10 API 6D GB/T 12221	ANSI B16.34 GB/T 9131	ANSI B16.5 GB/T 9113 HG 20592	API1598 API 6D GB/T 13927

電動閘閥主要零件材質

序號 NO.	零件名稱 Parts name	材料 Material
序號 NO.	零件名稱 Parts name	WCB/Trim 1	WCB/Trim 5	WCB/Trim 8	CF8/304	CF8M/316
1	閥體 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	墊片 Gasket	Soft lron+Graphite or 304+Graphite			304+Graphite	316+Graphite
3	閥座 Seat	A105+13Cr	A105+STL	A105+13Cr	A351 CF8	A351 CF8M
4	閘板 Gate	A216 WCB+13Cr	A216 WCB+STL	A216 WCB+STL	A351 CF8	A351 CF8M
5	閥桿 Stem	A182 F6a	A182 F6a	A182 F6a	A182 F304	A182 F316
6	上密封座 Upper seal	A182 F6a	A182 F6a	A182 F6a	A351 CF8	A351 CF8M
7	填料 Filler	柔性石墨 Flexible graphite
8	壓套 Compression sleeve	A182 F6a	A182 F6a	A182 F6a	A182 F304	A182 F316
9	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
10	螺母 Nut	A194 2H	A194 2H	A194 2H	A194 8	A194 8M
11	銷 Pin	ASTM A36	ASTM A36	ASTM A36	304SS	316SS
12	壓板 Press plate	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
13	螺柱 Stud	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
14	螺母 Nut	A194 2H	A194 2H	A194 2H	A194 8	A194 8M
15	閥蓋 Bonnet	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
16	油杯 Nipple	碳鋼 Carbon steel
17	閥桿螺母 Stem nut	A439 D2
18	壓蓋螺母 Gland nut	碳鋼 Carbon steel
19	手輪 Hand wheel	球墨鑄鐵 Ductile iron
20	鎖緊螺母 Hand wheel nut	碳鋼 Carbon steel
21	螺釘 Screw	A193 B7

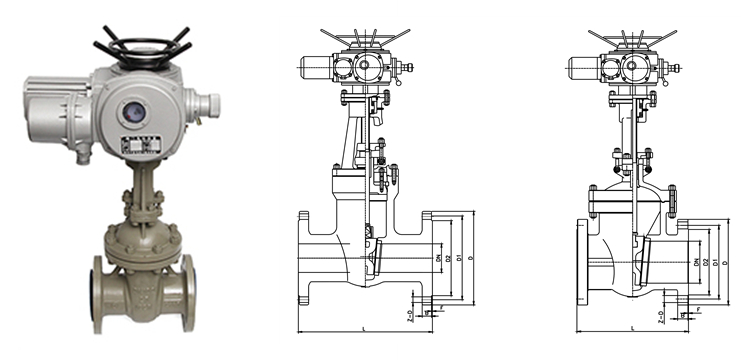

電動閘閥主要零件材質外形結構尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
壓力級 MPa	公稱通徑 DN	L	D	D1	D2	B	F	Z-d	電裝型號	L1	H	D0
Z941H Z941Y Z941W 1.6MPa	40	200	145	110	85	18	2	4-18	DZW10	590	595	365
	50	250	160	125	100	20	3	4-18	DZW10	590	653	365
	65	265	180	145	120	20	3	4-18	DZW10	590	665	365
	80	280	195	160	135	20	3	8-18	DZW15	590	725	365
	100	300	215	180	155	22	3	8-18	DZW20	590	787	365
	125	325	245	210	185	22	3	8-18	DZW20	590	934	365
	150	350	280	240	210	24	3	8-23	DZW20	590	955	365
	200	400	335	295	265	26	3	12-23	DZW30	590	1105	365
	250	450	405	355	320	28	3	12-25	DZW30	810	1343	470
	300	500	460	410	375	30	4	12-25	DZW45	810	1516	470
	350	550	520	470	436	32	4	16-25	DZW90	810	1678	470
	400	600	580	525	485	34	4	16-30	DZW120	830	1937	550
	450	650	640	585	515	36	4	20-30	DZW120	830	1937	550
	500	700	715	650	608	36	4	20-34	DZW180	830	2234	550
	600	800	840	770	718	38	5	20-36	DZW250	870	2432	320
Z941H Z941Y Z941W 2.5MPa	40	200	145	110	85	18	2	4-18	DZW10	590	595	365
	50	250	160	125	100	22	3	4-18	DZW10	590	653	365
	65	265	180	145	120	22	3	8-18	DZW10	590	665	365
	80	280	195	160	135	24	3	8-18	DZW15	590	725	365
	100	300	230	190	160	26	3	8-23	DZW20	590	787	365
	125	325	270	220	188	26	3	8-25	DZW20	590	902	365
	150	350	300	250	218	28	3	8-25	DZW30	590	955	365
	200	400	360	310	278	30	3	12-25	DZW30	810	1105	470
	250	450	425	370	332	32	3	12-30	DZW30	810	1343	470
	300	500	485	430	390	34	4	16-30	DZW60	810	1516	470
	350	550	550	490	448	38	4	16-34	DZW90	830	1678	550
	400	600	610	550	505	40	4	16-34	DZW120	830	1849	550
	450	650	660	600	555	44	4	20-34	DZW120	830	1937	550
	500	700	730	660	610	48	4	20-41	DZW180	870	2234	320
	600	800	840	770	718	48	5	20-41	DZW250	870	2432	320
Z941H Z941Y Z941W 4.0MPa	40	200	145	110	85	18	2	4-18	DZW10	590	630	365
	50	250	160	125	100	20	3	4-18	DZW10	590	691	365
	65	290	180	145	120	22	3	8-18	DZW10	590	711	365
	80	310	195	160	135	24	3	8-18	DZW15	590	775	365
	100	350	230	190	160	24	3	8-23	DZW20	590	871	365
	125	400	270	220	188	26	3	8-25	DZW20	590	948	365
	150	450	300	250	218	28	3	8-25	DZW30	810	1028	470
	200	550	375	320	282	34	3	12-30	DZW30	810	1325	470
	250	650	445	385	345	38	3	12-34	DZW45	810	1400	470
	300	750	510	450	408	42	4	16-34	DZW60	830	1653	550
	350	850	570	510	465	46	4	16-34	DZW90	830	1791	550
	400	960	655	585	535	50	4	16-41	DZW120	870	2092	320
	500	1150	755	0.67	612	57	4	20-48	DZW250	870	2465	320
	600	1350	890	795	730	62	5	20-48	DZW350	1170	-	570
Z941H Z941Y Z941W 6.4MPa	40	240	165	125	95	24	2	4-23	DZW10	590	665	365
	50	250	175	135	105	26	3	4-23	DZW10	590	790	365
	65	290	200	160	130	26	3	8-23	DZW10	590	840	365
	80	310	210	170	140	28	3	8-23	DZW20	590	890	365
	100	350	250	200	168	30	3	8-25	DZW20	590	1020	365
	125	400	295	240	202	34	3	8-30	DZW30	590	1100	365
	150	450	340	280	240	36	3	8-34	DZW30	810	1290	470
	200	550	405	345	300	42	3	12-34	DZW60	810	1470	470
	250	650	470	400	352	46	3	12-36	DZW90	830	1500	550
	300	750	530	460	415	52	4	16-36	DZW90	830	1820	550
	350	850	595	525	475	56	4	16-41	DZW120	870	2216	320
	400	950	670	585	525	60	4	16-42	DZW180	870	2838	320
	500	1150	800	705	640	68	4	20-48	DZW250	1170	3320	570
	600	1350	930	820	750	70	5	20-58	DZW500	1170	3684	570
