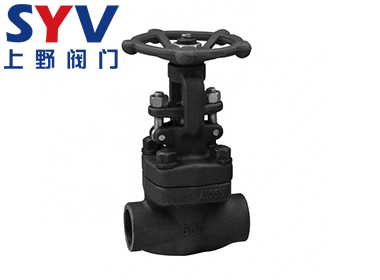

鍛鋼閘閥

鍛鋼閘閥

  • 產品型號:Z41H/Z61H/Z11H/Z41Y/Z61Y/Z11Y
  • 公稱壓力:Class150-2500LB/PN1.6-42.0MPa
  • 適用溫度:-196℃-570℃
  • 適用介質:水、油品、蒸氣等
  • 產品描述:鍛鋼閘閥系列產品是按照API602進行設計的高壓閘閥,閥體和閥蓋為A105、F22、F11、C5、F304、F316、F321等材料整體鍛造而成,閥體閥蓋通過螺栓連接
  • 在線訂購

鍛鋼閘閥產品概述

鍛鋼閘閥系列產品是按照API602進行設計的高壓閘閥,閥體和閥蓋為A105、F22、F11、C5、F304、F316、F321等材料整體鍛造而成,閥體閥蓋通過螺栓連接,按照連接方式不同分為法蘭閘閥、螺紋閘閥閥和焊接閘閥,壓力等級為:Class150-Class2500,公稱通徑:1/4-2″。廣泛應用于石油化工、電力、化工的裝置和管路。

鍛鋼閘閥產品特點

1、閥門采用模鍛工藝、結構緊湊、造型美觀、縮徑流道。閥體閥蓋采用明桿支架螺栓連接。
2、密封面可根據使用的工況選擇Cr13不銹鋼、STL硬質合金。填料可選擇柔性石墨或者PTFE。
3、閥瓣為圓錐形,閥桿設有倒密封,密封性好。閥桿表面經氮化處理,具有良好的抗腐蝕性、抗摩擦性。密封可靠,操作靈活,啟閉力矩小。
4、可選用各種配管標準及連接形式(如:承插焊、對焊、螺紋連接)。

鍛鋼閘閥產品執行標準

產品規范
Product
specification
設計與制造
Design
manufacture
承插焊連接
Socket welded
對焊連接
Butt welding
螺紋連接
Threaded
connections
法蘭尺寸
Flange size
檢驗與實驗
Inspection
experiment
API 602
BS5352
ANSI B16.34
ANSI B16.11
JIS B2306
JB/T1715
ANSI B16.25
JB/T12224
ANSI B1.20.1
JIS B0203
JB/T7306
ANSI B16.5
JB/T79
HG20592
API1598
GB/T13927

Z61H/Z11H鍛鋼閘閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 閥體 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 閥座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 閘板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 閥桿 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 墊片 Gasket 柔性石墨 Flexible graphite PTFE
6 閥蓋 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
7 填料 Filler 柔性石墨 Flexible graphite PTFE
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 銷 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 壓蓋 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
11 壓板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
12 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
13 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
14 閥桿螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
15 墊片 Gasket A276 410 A276 410 A276 410 A276 410 A276 410 A276 410
16 手輪 Hand wheel A197 A197 A197 A197 A197 A197
17 鎖緊螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

Z61H/Z11H鍛鋼閘閥外形連接尺寸


Class150-800LB/PN1.6-10.0MPa連接尺寸
通徑
Path
規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT RC PT
縮徑 RP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 79 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 166
3/4 20 92 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 100 169
1 25 111 34.5 12 33.8 12.7 34.5 12.7 1 1 1 125 193
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 236
1-1/2 40 120 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 160 246
2 50 140 61.2 16 61.2 15.9 61.2 15.9 2 2 2 180 283
全徑 FP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 92 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330
Class900-1500LB/PN16.0-25.0MPa連接尺寸
規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT 60° RC 55° PT 55°
3/8 10 92 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 111 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330

自密封鍛鋼閘閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 閥體 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 閥座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 閘板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 閥桿 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 閥蓋 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
6 自密封座 Self-sealing seat A182 F6a A182 F6a A182 F304 A182 F304 A182 F304 A182 F316
7 自密封環 The sealing ring A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F316
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 銷 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 填料 Filler 柔性石墨 Flexible graphite PTFE
11 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
12 壓蓋 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
13 壓板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
14 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
15 閥桿螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
16 手輪 Hand wheel A197 A197 A197 A197 A197 A197
17 鎖緊螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

自密封鍛鋼閘閥外形連接尺寸

壓力等級
Class
規格 Size
尺寸 Dimension
900LB
1500LB
2500LB
國標 GB
美標 ANSI
日標 JIS
ANSI
BS
JIS
W
H
NPS
DN
L
D
L1
D
L1
D
L1
NPT 60°
RC 55°
PT 55°
900LB
2500LB
1/2
15
140
140
186
22.5
10
21.8
9.6
22.2
9.6
1/2
1/2
1/2
160
321
3/4
20
140
140
186
28.5
11
27.1
12.7
27.7
12.7
3/4
3/4
3/4
160
321
1
25
140
140
186
34.5
12
33.8
12.7
34.5
12.7
1
1
1
180
321
1-1/4
32
178
178
232
43
14
42.6
12.7
43.2
12.7
1-1/4
1-1/4
1-1/4
200
380
1-1/2
40
178
178
232
49
15
48.7
12.7
49.1
12.7
1-1/2
1-1/2
1-1/2
250
414
2
50
216
216
279
61.2
16
61.2
15.9
61.2
15.9
2
2
2
280
502

法蘭鍛鋼閘閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 閥體 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 閥座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 閘板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 閥桿 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 墊片 Gasket 柔性石墨 Flexible graphite PTFE
6 閥蓋 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
7 填料 Filler 柔性石墨 Flexible graphite PTFE
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 銷 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 壓蓋 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
11 壓板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
12 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
13 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
14 閥桿螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
15 墊片 Gasket A276 410 A276 410 A276 410 A276 410 A276 410 A276 410
16 手輪 Hand wheel A197 A197 A197 A197 A197 A197
17 鎖緊螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

法蘭鍛鋼閘閥外形連接尺寸

<menuitem id="c6i6t"></menuitem>
  • <menuitem id="c6i6t"></menuitem>
    壓力等級
    Class
    規格 Size
    尺寸 Dimension
    L
    D
    D1
    D2
    b
    f
    Z-d0
    W
    H
    DN
    NPS
    RF
    RTJ
    150LB
    15
    1/2
    108
    119
    89
    60.5
    35
    11.5
    1.6
    4-15
    100
    169
    20
    3/4
    117
    130
    98
    70
    43
    11.5
    1.6
    4-15
    125
    193
    25
    1
    127
    140
    108
    79.5
    51
    12
    1.6
    4-15
    160
    230
    32
    1-1/4
    140
    153
    117
    89
    64
    13
    1.6
    4-15
