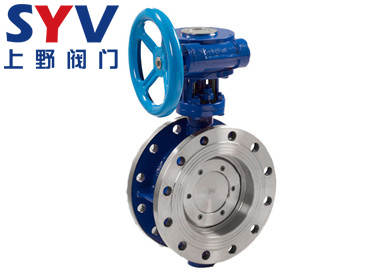

法蘭硬密封蝶閥

產品型號：D343H
公稱壓力：PN10-PN64
適用溫度：≤425℃
適用介質：水、蒸汽、油品
產品描述：法蘭硬密封采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準
在線訂購

法蘭硬密封蝶閥產品概述

法蘭硬密封采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D343H法蘭硬密封蝶閥特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

D343H蝸輪法蘭硬密封蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

D343H蝸輪法蘭硬密封蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

D343H蝸輪法蘭硬密封蝶閥采用標準：

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

D343H法蘭硬密封蝶閥結構尺寸

公稱通徑DN	外形尺寸												連接尺寸
	L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
300	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	560	16-22
400	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
1800	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48
