蝶閥

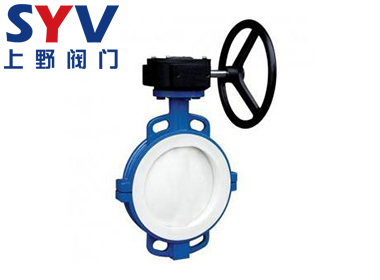

對夾全襯氟蝶閥

產品型號：D371F4
公稱壓力：PN10-PN16
適用溫度：≤150℃
適用介質：硫酸、硝酸等腐蝕性介質
產品描述：D71F4對夾全襯氟蝶閥在管路中除了起切斷和截流用外近年來已經把密封性能作為評價的主要指標受到市場的青睞.另外該襯氟閥門還有體積小、重量輕、結構簡單的優點與同參數閘閥比
在線訂購

對夾全襯氟蝶閥產品概述

D71F4對夾全襯氟蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,該襯氟閥門還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小

對夾全襯氟蝶閥結構特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2、四級加載彈性密封,保證了閥門內、外的零泄露;
3、軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
4、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
5、軸的徑向采用O型圈與金屬墊的組合;
6、閥座鑲在有彈性條的閥體槽內;

對夾全襯氟蝶閥結構尺寸

公稱通徑DN(mm)	L	D	D1	f	Z-d
50	43	165	125	3	4-Φ17.5
65	46	185	145	3	4-Φ17.5
80	46	200	160	3	4-Φ17.5
100	52	220	180	3	4-Φ17.5
125	56	250	210	3	4-Φ17.5
150	56	285	240	3.5	4-Φ22
200	60	340	295	3.5	4-Φ22
250	68	395	350	4	4-Φ22
300	78	445	400	4	4-Φ22
350	78	505	460	4	4-Φ22
400	102	565	515	4.5	4-Φ26
450	114	615	565	4.5	4-Φ26
500	127	670	620	5	4-Φ26
600	154	780	725	5	4-Φ30
700	165	895	840	5	4-Φ30
800	190	1015	950	5	4-Φ33
