蝶閥

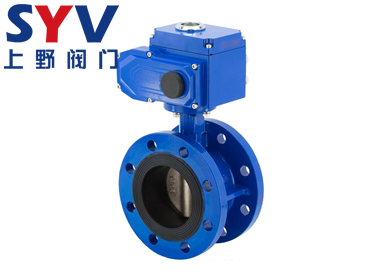

電動法蘭蝶閥

產品型號：D941X
公稱壓力：PN10-PN16
適用溫度：0℃～80℃
適用介質：水
產品描述：電動法蘭蝶閥由電動執行器與法蘭式蝶閥組成，根據工作方式及工況不同，可分為開關控制型和智能調節型(4～20mA模擬量信號控制)，密封形式為軟密封
在線訂購

電動法蘭蝶閥產品概述

電動法蘭蝶閥由電動執行器與法蘭式蝶閥組成，根據工作方式及工況不同，可分為開關控制型和智能調節型(4～20mA模擬量信號控制)，密封形式為軟密封，通過電動執行機構工作，旋轉閥桿帶動碟板在0-90°的范圍內做開啟和關閉使用。電動法蘭蝶閥的結構性能優于對夾式蝶閥，一般耐壓力較高，顧口徑超過DN600的工況都建議使用電動法蘭式蝶閥。

電動法蘭蝶閥工作原理

電動法蘭蝶閥利用電動執行器輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩帶動碟板旋轉。閥門處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。

電動法蘭蝶閥性能特點

1、一種可遠程控制的自控蝶閥，同時具備法蘭蝶閥的特點，可配蝶閥口徑較廣；
2、電源是電動蝶閥的驅動能源，動力源廣泛，適用范圍廣，節省人力資源，更有工作效率；
3、操作方便，容易滿足各種控制要求，選配不同的電動執行器就可實現，信號反饋、調節流量、防爆等功能；
4、可實現超小型化，可實現機械自鎖性，可更換不同密封圈，滿足不同工況。

電動法蘭蝶閥執行標準

設計規范：GB/T 12238
結構長度：GB/T 12221

法蘭連接：GB/T 9113

試驗與檢驗：GB/T 13927

電動法蘭蝶閥參數說明

公稱通徑	DN50～DN1200(mm)
公稱壓力	PN1.0、1.6MPa
連接形式	法蘭式連接
閥體材質	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
密封材料	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封（零泄露）
適用介質	水、蒸氣、油品、酸類腐蝕性介質等
溫度范圍	軟密封：0℃～80℃

電動法蘭蝶閥結構尺寸

DN	L	1.0MPa			1.6MPa
		D	D1	n-d	D	D1	n-d
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	250	395	350	12-22	405	355	12-26
300	270	445	400	12-22	460	410	12-26
350	290	505	460	16-22	520	470	16-26
400	310	565	515	16-26	580	525	16-30
450	330	615	565	20-26	640	585	20-30
500	350	670	620	20-26	715	650	20-33
600	390	780	725	20-30	840	770	20-36
700	430	895	840	24-30	910	840	24-36
800	470	1015	950	24-33	1025	950	24-39
900	510	1115	1050	28-33	1125	1050	28-39
1000	550	1230	1160	28-36	1255	1170	28-42
