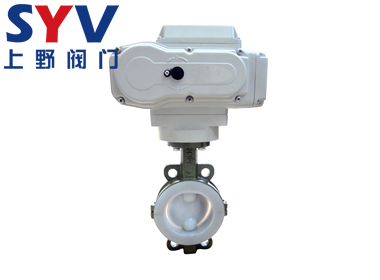

電動襯氟蝶閥

產品型號：D971F46/D941F46
公稱壓力：PN10-PN16
適用溫度：0℃～180℃
適用介質：腐蝕性流體及強酸強堿介質等
產品描述：耐腐蝕電動襯氟蝶閥是由電動執行器和法蘭或對夾式襯氟蝶閥組成，蝶閥閥座與密封面襯有氟塑料，具有零泄露、壽命長及超強的耐腐蝕性和耐磨性等優點
在線訂購

電動襯氟蝶閥產品概述

耐腐蝕電動襯氟蝶閥是由電動執行器和法蘭或對夾式襯氟蝶閥組成，蝶閥閥座與密封面襯有氟塑料，具有零泄露、壽命長及超強的耐腐蝕性和耐磨性等優點。電動襯氟蝶閥根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥，控制方式有開關切斷型和智能調節型。電動襯氟蝶閥具有嚴密的密封性能，且不僅有普通蝶閥的機械強度，又能發揮PTFE的耐腐蝕、耐酸堿的化學特性，在一般常規條件下的工況中,比不銹鋼閥體的蝶閥具有更高的性價比。

電動襯氟蝶閥應用

電動襯氟蝶閥是在會與介質接觸的過流部件（碟板,閥體內壁）襯上一層較厚的氟塑料高分子材料，所以也被稱之為電動襯塑蝶閥，適用于各種不同工業管路中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性、沖刷、磨礪介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質，但不適用于有顆粒和溫度偏高的工藝介質中。

電動襯氟蝶閥性能特點

1、閥體有不銹鋼及其它材質閥體可選，且重量輕，電動開關速度迅速；
2、電動防腐蝶閥密封材料適用壽命長，具有耐老化、耐腐蝕、耐沖刷等特點；
3、可在任何位置安裝，維修方便，法蘭對夾孔連接適用多種標準；
4、電動耐腐蝕蝶閥密封件可以更換，密封性能可靠，能夠達到雙向密封零泄漏。
5、電動防腐蝶閥適用于化學介質，閥板上下中孔處，采用球型摩擦面設計，扭矩力更小，密封性能極佳。

電動襯氟蝶閥技術參數

公稱通徑	DN50～DN1200 (mm)
公稱壓力	PN0.6、1.0、1.6MPa
連接形式	對夾式、法蘭式
驅動方式	電動控制AC220V AC380V(可帶手輪)
控制方式	智能調節型（4-20mA）或開關動作模式
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
閥體材質	碳鋼WCB,不銹鋼304,不銹鋼316,316L
密封圈	增強聚四氟乙烯PTFE
適用介質	弱腐蝕性流體以及強酸、強堿、王水等任意具有強腐蝕性的介質

電動襯氟蝶閥結構尺寸

DN	L	0.6MPa		1.0MPa		1.6MPa
DN	L	D1	n-d	D1	n-d	D1	n-d
50	43	110	4-14	125	4-18	125	4-18
65	46	130	4-14	145	4-18	145	4-18
80	46	150	4-18	160	4-18	160	4-18
100	52	170	4-18	180	4-18	180	4-18
125	56	200	4-18	210	4-18	210	4-18
150	56	225	4-18	240	4-22	240	4-22
200	60	280	4-18	295	4-22	295	4-22
250	68	335	4-18	350	4-22	355	4-26
300	78	395	4-22	400	4-22	410	4-26
350	78	445	4-22	460	4-22	470	4-26
400	102	495	4-22	515	4-26	525	4-30
450	114	550	4-22	565	4-26	585	4-30
500	127	600	4-22	620	4-26	650	4-33
600	154	705	4-26	725	4-30	770	4-36
700	165	810	4-26	840	4-30	840	4-36
800	190	920	4-30	950	4-33	950	4-39
900	203	1020	24-30	1050	4-33	1050	4-39
1000	216	1120	28-30	1160	4-36	1170	4-42
1200	254	1340	32-33	1380	4-39	1390	4-48
