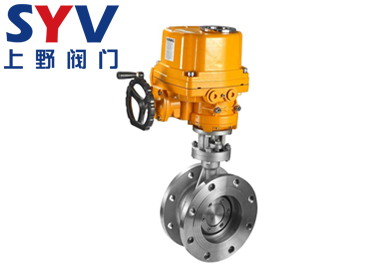

電動防爆蝶閥

產品型號：FBD943H/FBD973H
公稱壓力：PN10-PN40
適用溫度：-40℃～450℃
適用介質：可燃氣體、空氣、液體、粉塵等介質
產品描述：電動防爆蝶閥由法蘭蝶閥（對夾式蝶閥）裝配上防爆電動執行器組合而成，是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級一般在IP65.67.68, 防爆等級為Exd ⅡBT4 或CT4的防爆標志
在線訂購

電動防爆蝶閥產品概述

電動防爆蝶閥由法蘭蝶閥（對夾式蝶閥）裝配上防爆電動執行器組合而成，是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級一般在IP65.67.68, 防爆等級為Exd ⅡBT4 或CT4的防爆標志。根據介質溫度高低的不同，選用不同的密形式，分為金屬密封和軟密封結構，也可根據工況的需要選擇開關型或調節型防爆電動蝶閥（輸入4～20mA電流信號控制來調節流量的大小），在現代工業自動化控制領域中起到不可缺少的作用。

電動防爆蝶閥應用

防爆型電動蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中等給排水、氣體管道上作調節流量和截流介質的作用。

電動防爆蝶閥結構原理

防爆電動蝶閥的結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周圍的環境隔開。當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰?zhèn)鞑ニ俣然蚪K止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。

電動防爆蝶閥技術參數

作用形式：普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項（可選）
防爆型：防爆等級：dⅡBT3/T4
信號反饋：有源信號、S無源信號
帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
手動功能：電動執行器帶有手動開閥、關閥功能
調 節 型：輸入4～20mA信號,實現閥門調節功能

電動防爆蝶閥性能規范

電源碾壓	AC220V、AC380V、4-20mA
電源電壓	4～20mADC，負載電阻：≤500Ω
連接形式	對夾式、法蘭式
防爆等級	IP65(或IP67)、隔爆標志：Exd ⅡBT4 或CT4
信號隔離	輸入信號、輸出信號、電源三隔離
動作范圍	0～90°
環境溫度	-25～+70℃、環境濕度：≤95%
閥體材質	碳鋼、不銹鋼304、316

電動防爆蝶閥結構尺寸

公稱通經(DN)	L	1.0MPa			1.6MPa			2.5MPa
		D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	165	125	4-18	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18	185	145	8-18
80	114	200	160	4-18	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18	235	190	8-22
125	140	250	210	8-18	250	210	8-22	270	220	8-26
150	140	285	240	8-22	285	240	8-22	300	250	8-26
200	152	340	295	8-22	340	295	12-22	360	310	12-26
250	165	395	350	12-22	405	355	12-26	425	370	12-30
300	178	445	400	12-22	460	410	12-26	485	430	16-30
350	190	505	460	16-22	520	470	16-26	555	490	16-33
400	216	565	515	16-26	580	525	16-30	620	550	16-36
450	222	615	565	20-26	640	585	20-30	670	600	20-36
500	229	670	620	20-26	715	650	20-33	730	660	20-36
600	267	780	725	20-30	840	770	20-36	845	770	20-39
700	292	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
