止回閥

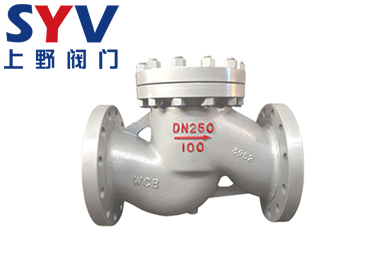

升降式止回閥

產品型號：H41H/H41Y
公稱壓力：PN10-PN320
適用溫度：-29℃-425℃
適用介質：水、蒸汽、油品等
產品描述：H41H、H41Y 型 PN16~PN100 升降式止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。升降式止回閥產品特點
在線訂購

升降式止回閥產品概述

H41H、H41Y 型 PN16~PN100 升降式止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。

升降式止回閥產品特點

1、升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，高壓小口徑的止回閥閥瓣可采用圓球形，升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大，但密封性較旋啟式好
2、升降式鋼制止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中
3、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開，當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流

升降式止回閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
產品規范 Product specification	GB/T 12235	GB/T 12221	GB/T 9131	JB/T 79 GB/T 9113 HG 20592	GB/T 13927 JB/T 9094

升降式止回閥零件材料及性能

序號 NO.	零件名稱 Parts name	材料 Material
序號 NO.	零件名稱 Parts name	WCB	WC6	WC9	CF8	CF8M
1	閥體 Body	WCB	WC6	WC9	CF8	CF8M
2	閥瓣 Disc	WCB+13Cr	WC6+STL	WC9+STL	CF8	CF8M
3	閥蓋螺柱 Bonnet Stud	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
4	閥蓋螺母 Bonnet nut	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
5	墊片 Gasket	柔性石墨 Flexible graphite
6	閥蓋 Bonnet	WCB	WC6	WC9	CF8	CF8M

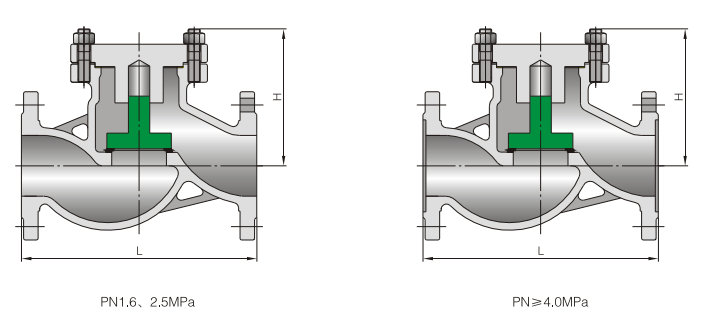

升降式止回閥外形和連接尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
壓力級 MPa	公稱通徑 DN	L	D	D1	D2	b	f	Z-d
H41H H41W H41Y 1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	20	3	4-18
	80	310	195	160	135	20	3	8-18
	100	350	215	180	155	22	3	8-18
	125	400	245	210	185	22	3	8-18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12-23
	250	730	405	355	320	28	3	12-25
	300	850	460	410	375	30	4	12-25
H41H H41W H41Y 2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	22	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	26	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	360	310	278	30	3	12-25
	250	730	425	370	332	32	3	12-30
	300	850	485	430	390	34	4	16-30
H41H H41W H41Y 4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	375	320	282	34	3	12-30
	250	730	445	385	345	38	3	12-34
	300	850	510	450	408	42	4	16-34
H41H H41W H41Y 6.4MPa	15	210	105	75	55	18	2	4-14
	20	230	125	90	68	20	2	4-14
	25	230	135	100	78	22	2	4-18
	32	260	150	110	82	24	2	4-18
	40	260	165	125	95	24	2	4-23
	50	300	175	135	105	26	3	4-23
	65	340	200	160	130	26	3	8-23
	80	380	210	170	140	28	3	8-23
	100	430	250	200	168	30	3	8-25
	125	500	295	240	202	34	3	8-30
	150	550	340	280	240	36	3	8-34
	200	650	405	345	300	42	3	12-34
