止回閥

  • 旋啟式止回閥

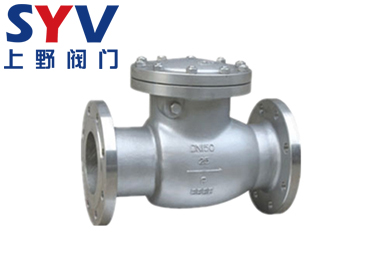

旋啟式止回閥

旋啟式止回閥

  • 產品型號：H44W/H44Y/H44H
  • 公稱壓力：PN10-PN320
  • 適用溫度：-29℃-425℃
  • 適用介質：水、蒸汽、油品等
  • 產品描述：H44W、H44Y 型 PN16~PN64旋啟式止回閥適用于壓力 1.6~6.4MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。
  • 在線訂購

旋啟式止回閥產品概述

H44W、H44Y 型 PN16~PN64旋啟式止回閥適用于壓力 1.6~6.4MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

旋啟式止回閥產品特點

旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

旋啟式止回閥產品執行標準

產品規范
Product
specification 		設計與制造
Design
manufacture 		結構長度
Structure
length 		壓力-溫度
Pressure
temperature 		法蘭尺寸
Flange size 		檢驗與實驗
Inspection
experiment
GB/T 12236 GB/T 12221 GB/T 9131 JB/T 79
GB/T 9113
HG 20592 		GB/T 13927
JB/T 9094

旋啟式止回閥性能參數

型號 H44H-16~64P/R H44Y-16~64P/R
工作壓力（MPa） 1.6~6.4
適用溫度（℃） ≤200
適用介質 弱腐蝕性介質
材料 閥體、閥蓋、閥瓣 鉻鎳鈦不銹鋼
密封面 本體密封 硬質合金

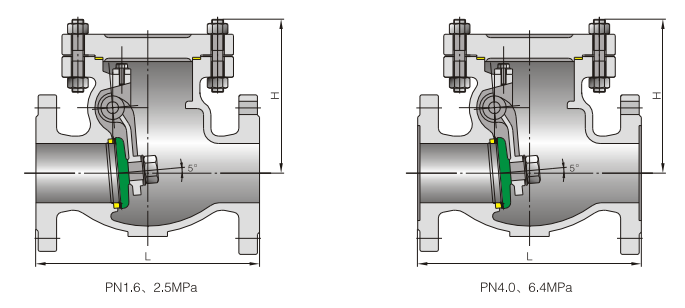

旋啟式止回閥外形和連接尺寸


壓力級
MPa 		公稱通徑
DN 		尺寸 Dimension
L D D1 D2 b f Z-d
H44H
H44W
H44Y
1.6MPa 		50 230 160 125 100 20 3 4-18
65 290 180 145 120 20 3 4-18
80 310 195 160 135 20 3 8-18
100 350 215 180 155 22 3 8-18
125 400 245 210 185 22 3 8-18
150 480 280 240 210 24 3 8-23
200 500 335 295 265 26 3 12-23
250 550 405 355 320 28 3 12-25
300 650 460 410 375 30 4 12-25
350 750 520 470 436 32 4 16-25
400 850 580 525 485 34 4 16-30
450 950 640 585 515 36 4 20-30
500 1025 715 650 608 36 4 20-34
H44H
H44W
H44Y
2.5MPa 		50 230 160 125 100 22 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 26 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 550 360 310 278 30 3 12-25
250 650 425 370 332 32 3 12-30
300 750 485 430 390 34 4 16-30
350 850 550 490 448 38 4 16-34
400 950 610 550 505 40 4 16-34
450 1025 660 600 555 44 4 20-34
500 1150 730 660 610 48 4 20-41
H44H
H44W
H44Y
4.0MPa 		50 230 160 125 100 20 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 375 320 282 34 3 12-30
250 730 445 385 345 38 3 12-34
300 850 510 450 408 42 4 16-34
350 980 570 510 465 46 4 16-34
400 1100 655 585 535 50 4 16-41
500 1250 755 0.67 612 57 4 20-48
H44H
H44W
H44Y
6.4MPa 		50 300 175 135 105 26 3 4-23
65 340 200 160 130 26 3 8-23
80 380 210 170 140 28 3 8-23
100 430 250 200 168 30 3 8-25
125 500 295 240 202 34 3 8-30
150 550 340 280 240 36 3 8-34
200 650 405 345 300 42 3 12-34
250 775 470 400 352 46 3 12-36
300 900 530 460 415 52 4 16-36
350 1025 595 525 475 56 4 16-41
400 1150 670 585 525 60 4 16-42
500 1400 800 705 640 68 4 20-48
