止回閥

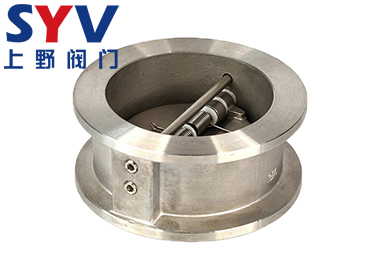

對夾雙瓣旋啟式止回閥

產品型號：H76H/H76W/H76Y
公稱壓力：PN10-PN160
適用溫度：-29℃-425℃
適用介質：水、蒸汽、油品等
產品描述：H76對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象
在線訂購

對夾雙瓣旋啟式止回閥產品概述

H76對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所為適用。

對夾雙瓣旋啟式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

對夾雙瓣旋啟式止回閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
產品規范 Product specification	API 6D API 594	ANSI B16.10 API 6D	ANSI B16.34	ANSI B16.5	API1598 API 6D

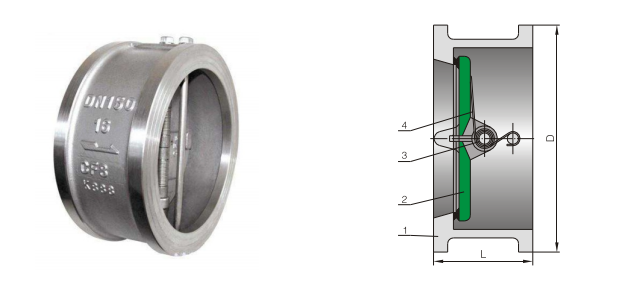

對夾雙瓣旋啟式止回閥結構尺寸

H76H 150LB						H76H 300LB
規格 Size		尺寸 Dimension				規格 Size		尺寸 Dimension
DN	NPS	L	D	D2	D3	DN	NPS	L	D	D2	D3
50	2	60	103	51	56	50	2	60	110	51	58
65	2-1/2	67	122	65	73	65	2-1/2	67	128	65	73
80	3	73	135	80	88	80	3	73	147	80	88
100	4	73	173	102	108	100	4	73	179	102	108
125	5	86	195	127	132	125	5	86	214	127	132
150	6	98	220	152	160	150	6	98	249	152	160
200	8	127	277	203	210	200	8	127	305	203	210
250	10	146	337	254	266	250	10	146	359	254	266
300	12	181	407	305	310	300	12	181	420	305	310
350	14	184	448	350	355	350	14	222	483	350	355
400	16	191	512	400	405	400	16	232	537	400	405
450	18	203	547	450	455	450	18	264	594	450	455
500	20	219	604	500	505	500	20	292	652	500	505
600	24	222	715	600	605	600	24	318	772	600	608
700	28	305	773	700	700	700	28	368	821	685	685
800	32	305	878	796	800	800	32	368	936	784	784
900	36	368	983	874	894	900	36	483	1044	873	880
1000	40	432	1090	976	985	1000	40	546	1146	976	985
1200	48	524	1302	1200	1205	1200	48	629	1365	1166	1190
H76H 600LB						H76H 900LB
規格 Size		尺寸 Dimension				規格 Size		尺寸 Dimension
DN	NPS	L	D	D2	D3	DN	NPS	L	D	D2	D3
50	2	60	110	51	58	50	2	70	140	51	58
65	2-1/2	67	128	65	73	65	2-1/2	83	162	65	73
80	3	73	147	80	88	80	3	83	165	80	90
100	4	79	191	102	108	100	4	102	204	102	108
125	5	105	239	127	136	125	5	110	245	127	136
150	6	136	264	152	162	150	6	159	286	150	162
200	8	165	318	200	212	200	8	206	356	200	212
250	10	213	398	250	266	250	10	241	432	250	266
300	12	229	455	305	312	300	12	292	495	305	312
350	14	273	490	337	355	350	14	356	518	337	355
400	16	305	562	387	400	400	16	384	572	387	400
450	18	362	610	438	450	450	18	451	635	438	450
500	20	368	680	489	500	500	20	451	695	487	496
600	24	438	786	591	600	600	24	495	835	591	600
700	28	483	910	684	690	700	28	572	943	665	680
800	32	533	1020	779	784	800	32	660	1070	760	784
900	36	635	1126	874	880	900	36	718	1195	855	865
1000	40	660	1153	976	985	1000	40	762	1246	950	965
1200	48	787	1386	1166	1170	1200	48	851	1483	1140	1160
H76H 1500LB						H76H 2500LB
規格 Size		尺寸 Dimension				規格 Size		尺寸 Dimension
DN	NPS	L	D	D2	D3	DN	NPS	L	D	D2	D3
50	2	70	140	51	58	50	2	70	143	42	48
65	2-1/2	83	162	65	73	65	2-1/2	83	166	52	58
80	3	83	172	80	90	80	3	86	194	62	68
100	4	102	207	102	108	100	4	105	232	88	94
125	5	110	252	127	136	125	5	110	270	100	106
150	6	159	280	150	162	150	6	159	315	150	162
200	8	206	350	200	212	200	8	206	385	180	186
250	10	248	433	254	266	250	10	254	474	225	232
300	12	305	518	305	312	300	12	305	547	266	272
350	14	356	576	337	355	-	-	-	-	-	-
400	16	384	639	387	400	-	-	-	-	-	-
450	18	468	701	430	438	-	-	-	-	-	-
500	20	533	756	478	487	-	-	-	-	-	-
600	24	559	897	570	578	-	-	-	-	-	-
