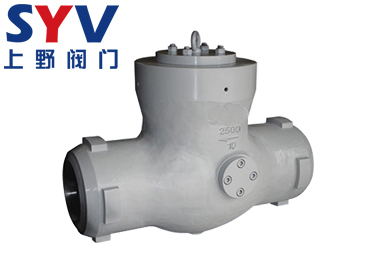

電站止回閥

產品型號：H64Y
公稱壓力：Class 150LB-2500LB/PN10-PN420
適用溫度：-29℃-570℃
適用介質：水、蒸汽
產品描述：H64Y電站止回閥適用于 Class1500~2500Lb，工作溫度 -29~570℃ 的石油、化工、火力電站等各種工況的管路上。支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作
在線訂購

電站止回閥產品概述

H64Y電站止回閥適用于 Class1500~2500Lb，工作溫度 -29~570℃ 的石油、化工、火力電站等各種工況的管路上。支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。

電站止回閥結構特點

一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

電站止回閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	焊接尺寸 Welding size	檢驗與實驗 Inspection experiment
產品規范 Product specification	ASME B16.34	ASME B16.10	ASME B16.25	MSS SP-61 API 598

電站止回閥主要零件材質

零件名稱Part Name	A216 WCB	A217 WC1/WC6	A217 WC9	A217 C12A
閥體 Valve Body	A216 WCB	A217 WC1/WC6	A217 WC9	A217 C12A
閥座 Valve Seat	A105+STL	A182 F11+STL	A182 F22+STL	A182 F91+STL
閥瓣 Valve flap	A105+STL	A182 F11+STL	A182 F22+STL	A182 F91+STL
搖桿 Rocker	A216 WCB	A217 WC1/WC6	A217 WC9	A217 C12A
閥蓋 valve cap	A216 WCB	A217 WC1/WC6	A217 WC9	A217 C12A
密封環 Sealing ring	A182 F304	A182 F304	A182 F304	A182 F304
銷軸 Pin	A276 431	25Cr2MoV	25Cr2MoV	Inconel 718
螺柱 Stud	A182 F6a	A182 F6a	A182 F6a	A276 431
螺母 Nut	A194 2H	A194 4	A194 4	A194 4

電站止回閥適用規范

殼體材料 Shell material	適用溫度/℃ Applicable temperature	適用介質 Applicable medium
ASTM A216 WCB	≤425	蒸汽、水 Steam、Water
ASTM A217 WC1	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

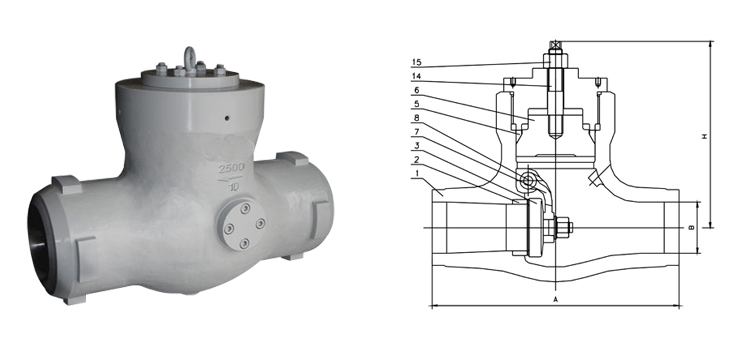

電站止回閥外形和連接尺寸

磅級 Class		1500LB					2500LB
通徑 Diameter	IN	2-1/2	3	4	5	6	3	4	5	6
通徑 Diameter	DN	65	80	100	125	150	80	100	125	150
A		254	305	406	483	559	368	457	533	610
B		55	64	84	106	126	54	74	88	106
H		282	274	305	322	380	297	385	403	425
