止回閥

  • 鍛鋼止回閥

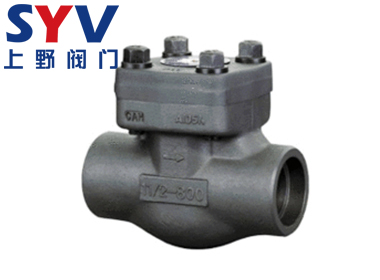

鍛鋼止回閥

鍛鋼止回閥

  • 產品型號：H64Y/H14Y/H61Y/H11Y
  • 公稱壓力：800LB-2500LB
  • 適用溫度：-196℃-570℃
  • 適用介質：水、氣體、油品、腐蝕性介質
  • 產品描述：高壓鍛鋼止回閥為螺栓式連接，按這種設計形式設計的高壓鍛鋼止回閥，其閥體與閥蓋用螺栓螺母連接，纏繞式柔性石墨墊片密封，鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門
  • 在線訂購

鍛鋼止回閥產品概述

高壓鍛鋼止回閥為螺栓式連接，按這種設計形式設計的高壓鍛鋼止回閥，其閥體與閥蓋用螺栓螺母連接，纏繞式柔性石墨墊片密封，鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱鍛鋼逆止閥、鍛鋼單向閥、鍛鋼逆流閥、和鍛鋼背壓閥；鍛鋼止回閥止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

鍛鋼止回閥產品執行標準

產品規范
Product specification 		設計與制造
Design manufacture 		承插焊連接
Socket welded 		對焊連接
Butt welding 		螺紋連接
Threaded connections 		法蘭尺寸
Flange size 		檢驗與實驗
Inspection experiment
API 602
BS5352
ANSI B16.34 		ANSI B16.11
JIS B2306
JB/T1715 		ANSI B16.25
JB/T12224 		ANSI B1.20.1
JIS B0203
JB/T7306 		ANSI B16.5
JB/T79
HG20592 		API1598
GB/T13927

H64Y/H14Y鍛鋼旋啟式止回閥主要零配件材質

序號
NO. 		零件名稱
Parts name 		材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 閥體 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 閥座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 閥瓣 Disc A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
5 搖臂 Rocking Arm ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
6 圓柱銷 Straight Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
7 墊片 Gasket 柔性石墨 Flexible graphite PTFE
8 閥蓋 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
9 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M

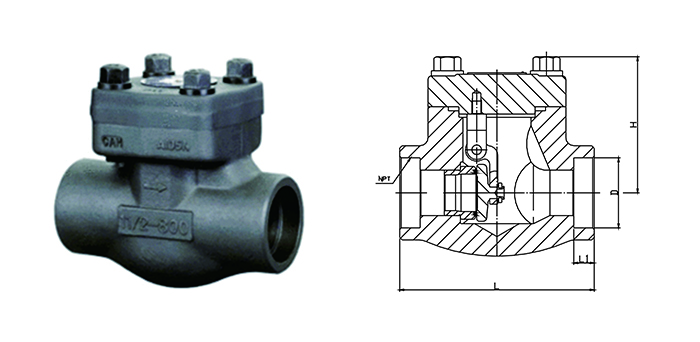

H64Y/H14Y鍛鋼旋啟式止回閥外形連接尺寸


通徑
Path 		規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS H
NPS DN D L1 D L1 D L1 NPT RC PT
縮徑 RP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 61
1/2 15 79 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 61
3/4 20 92 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 78
1 25 111 34.5 12 33.8 12.7 34.5 12.7 1 1 1 84
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 101
1-1/2 40 120 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 120
2 50 140 61.2 16 61.2 15.9 61.2 15.9 2 2 2 133
全徑 FP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 61
1/2 15 92 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 61
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 78
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 84
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 101
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 120
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 133

H61Y/H11Y鍛鋼升降式止回閥主要零配件材質

序號
NO. 		零件名稱
Parts name 		材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 閥體 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 閥蓋 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
3 閥瓣 Disc A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
5 彈簧 Spring A276 304 A276 304 A276 304 A276 304 A276 304 A276 304
7 墊片 Gasket 柔性石墨 Flexible graphite PTFE

H61Y/H11Y鍛鋼升降式止回閥外形連接尺寸


通徑
Path 		規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS H
NPS DN D L1 D L1 D L1 NPT RC PT
縮徑 RP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 61
1/2 15 79 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 61
3/4 20 92 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 78
1 25 111 34.5 12 33.8 12.7 34.5 12.7 1 1 1 84
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 101
1-1/2 40 120 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 120
2 50 140 61.2 16 61.2 15.9 61.2 15.9 2 2 2 133
全徑 FP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 61
1/2 15 92 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 61
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 78
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 84
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 101
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 120
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 133
