蝶閥

  • 法蘭軟密封蝶閥

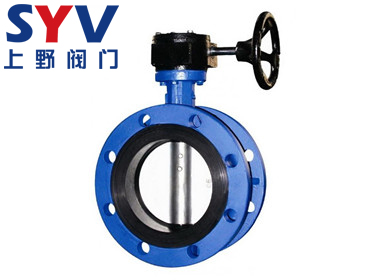

法蘭軟密封蝶閥

法蘭軟密封蝶閥

  • 產品型號：D341X
  • 公稱壓力：PN10-PN16
  • 適用溫度：≤80℃
  • 適用介質：水
  • 產品描述：法蘭軟密封蝶閥是閥門本身兩端帶有法蘭，利用法蘭與管道連接的軟密封蝶閥。被廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
  • 在線訂購

法蘭軟密封蝶閥產品概述

法蘭軟密封蝶閥是閥門本身兩端帶有法蘭，利用法蘭與管道連接的軟密封蝶閥。被廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。法蘭蝶閥的種類很多，按照結構的不同有中線垂直板和三偏心多層次硬密封結構，有不銹鋼、鑄鋼、球墨鑄鐵等多種材料可供選則，可適用于不同的使用場合。

法蘭軟密封蝶閥主要零部件材料

零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT450-10
蝶板
WCB、合金鋼、不銹鋼、QT450-10
閥軸
2Cr13不銹鋼、合金鋼
密封圈
EPDM 、多層硬密封
填料
PTFE、 石墨填料

法蘭軟密封蝶閥主要性能參數

公稱通經DN（mm)
50～300
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

法蘭軟密封蝶閥的外形尺寸和連接尺寸


1.6MPa D341X-16 主要外形尺寸

DN L H H0 A B D D1 D2 n-d 重量KG
50 108 63 306 180 200 165 125 99 4-18 13
65 112 70 321 180 200 185 145 118 4-18 14
80 114 83 346 180 200 200 160 132 8-18 15.5
100 127 105 387 180 200 220 180 156 8-18 19.5
125 140 115 411 180 200 250 210 184 8-18 25.5
150 140 137 447 270 280 285 240 211 8-22 28.5
200 152 164 572 270 280 340 295 266 12-22 48
250 250 206 646 270 280 405 355 319 12-26 69
300 270 230 738 380 420 460 410 370 12-26 91
350 290 248 761 380 420 520 470 429 16-26 110
400 310 289 877 450 470 580 525 480 16-30 140
450 330 320 938 480 490 640 585 548 20-30 180
500 350 343 993 480 490 715 650 609 20-33 215
600 390 413 1131 480 490 840 770 720 20-36 290
700 430 478 1476 640 660 910 840 794 24-36 560
800 470 525 1533 640 660 1025 950 901 24-39 910
900 510 585 1655 750 860 1125 1050 1001 28-39 1500
1000 550 640 1765 850 900 1255 1170 1112 28-42 1750

1.0MPa D341X-10 主要外形尺寸

DN L H H0 A B D D1 D2 n-d 重量kg
50 108 63 306 180 200 165 125 99 4-18 13
65 112 70 321 180 200 185 145 118 4-18 14
80 114 83 346 180 200 200 160 132 8-18 15.5
100 127 105 387 180 200 220 180 156 8-18 19.5
125 140 115 411 180 200 250 210 184 8-18 25.5
150 140 137 447 270 280 285 240 211 8-22 28.5
200 152 164 572 270 280 340 295 266 8-22 48
250 250 206 646 270 280 395 350 319 12-22 69
300 270 230 738 380 420 445 400 370 12-22 91
350 290 248 761 380 420 505 460 429 16-22 110
400 310 289 877 450 470 565 515 480 16-26 140
450 330 320 938 480 490 615 565 530 20-26 180
500 350 343 993 480 490 670 620 582 20-26 215
600 390 413 1131 480 490 780 725 682 20-30 290
700 430 478 1476 640 660 895 840 794 24-30 560
800 470 525 1533 640 660 1015 950 901 24-33 910
900 510 585 1655 750 860 1115 1050 1001 28-33 1500
1000 550 640 1765 850 900 1230 1160 1112 28-36 1750
