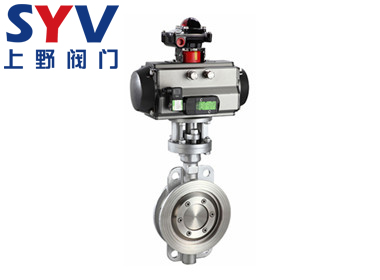

氣動硬密封蝶閥

產品型號：D673H
公稱壓力：PN10-PN25
適用溫度：≤425℃
適用介質：水、蒸汽、油品
產品描述：氣動硬密封蝶閥屬于長壽命、高品質蝶閥，采用三維偏心原理設計，主要硬密封蝶閥與氣動執行裝置連接組成，閥座和碟板密封面采用不同硬度的金屬材料或不銹鋼制成，具有耐高溫、耐腐蝕、耐磨損等優點
在線訂購

氣動硬密封蝶閥產品概述

氣動硬密封蝶閥是由對夾蝶閥與氣動執行裝置連接組成，閥座和碟板密封面采用不同硬度的金屬材料或不銹鋼制成，具有耐高溫、耐腐蝕、耐磨損等優點。氣動硬密封蝶閥采用硬軟密封兼容的多層次結構，無論在低溫或高溫的工況中都能保證優良的密封性能，且閥門在開啟和關閉時碟板和閥座基本無摩擦現象，大大提高了蝶閥的使用壽命。氣動硬密封蝶閥廣泛應用于電力、油品、蒸汽、空氣、污水等介質的管道當中，是開關控制或調節流量的最佳裝置。

氣動硬密封蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
控制方式	開關型、調節型

氣動硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼
蝶板	WCB、合金鋼、不銹鋼
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

氣動硬密封蝶閥結構尺寸

公稱通經(DN)	L	1.0MPa		1.6MPa		2.5MPa
公稱通經(DN)	L	D1	4-Фd	D1	4-Фd	D1	4-Фd
50	43	125	Ф18	125	Ф18	125	Ф18
65	46	145	Ф18	145	Ф18	145	Ф18
80	49	160	Ф18	160	Ф18	160	Ф18
100	56	180	Ф18	180	Ф18	190	Ф23
125	64	210	Ф18	210	Ф18	220	Ф27
150	70	240	Ф23	240	Ф23	250	Ф27
200	71	295	M20	295	M20	310	M24
250	76	350	M20	355	M24	370	M27
300	83	400	M20	410	M24	430	M27
350	92	460	M20	470	M24	490	M30
400	102	515	M24	525	M27	550	M33
450	114	565	M24	585	M27	600	M33
500	127	620	M24	650	M30	660	M33
600	154	725	M27	770	M33	770	M36
700	165	840	M27	840	M33	875	M39
800	190	950	M30	950	M36	990	M45
900	203	1050	M30	1050	M36	1090	M45
1000	216	1160	M33	1170	M39	1210	M52
1200	254	1380	M36	1390	M45	1420	M52
