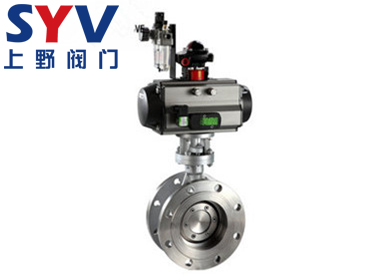

氣動偏心蝶閥

產品型號：D643H
公稱壓力：PN10-PN64
適用溫度：≤425℃
適用介質：水、蒸汽、油品
產品描述：氣動偏心蝶閥由法蘭式硬密封偏心蝶閥與氣動執行器組成，蝶閥閥體兩端法蘭與管道法蘭進行連接，具有密封性能相對可靠的優點
在線訂購

氣動偏心蝶閥產品概述

氣動偏心蝶閥由法蘭式硬密封偏心蝶閥與氣動執行器組成，蝶閥閥體兩端法蘭與管道法蘭進行連接，具有密封性能相對可靠的優點。氣動偏心蝶閥按密封形式可分為彈性密封和金屬密封，硬密封碟閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。相比對夾式蝶閥來說，氣動偏心蝶閥的可耐壓性較高，一般情況下壓力高的工況中都采用法蘭蝶閥。

氣動偏心蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
控制方式	開關型、調節型

氣動偏心蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼
蝶板	WCB、合金鋼、不銹鋼
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

氣動偏心蝶閥結構尺寸

公稱通經(DN)	L	1.0MPa			1.6MPa			2.5MPa
		D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	165	125	4-18	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18	185	145	8-18
80	114	200	160	4-18	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18	235	190	8-22
125	140	250	210	8-18	250	210	8-22	270	220	8-26
150	140	285	240	8-22	285	240	8-22	300	250	8-26
200	152	340	295	8-22	340	295	12-22	360	310	12-26
250	165	395	350	12-22	405	355	12-26	425	370	12-30
300	178	445	400	12-22	460	410	12-26	485	430	16-30
350	190	505	460	16-22	520	470	16-26	555	490	16-33
400	216	565	515	16-26	580	525	16-30	620	550	16-36
450	222	615	565	20-26	640	585	20-30	670	600	20-36
500	229	670	620	20-26	715	650	20-33	730	660	20-36
600	267	780	725	20-30	840	770	20-36	845	770	20-39
700	292	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
