蝶閥

氣動通風蝶閥

產品型號：D641W
公稱壓力：PN1-PN16
適用溫度：≤300℃
適用介質：空氣，廢氣、含塵煙氣
產品描述：氣動通風蝶閥是用在通風管道中的一種非密閉旋轉型蝶閥，采用中線式碟板與短結構鋼板焊接的結構形式設計制造，作為氣體介質的流量調節或開關控制
在線訂購

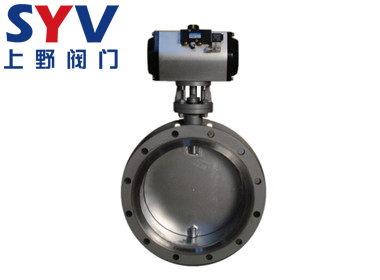

氣動通風蝶閥產品概述

氣動通風蝶閥是用在通風管道中的一種非密閉旋轉型蝶閥，采用中線式碟板與短結構鋼板焊接的結構形式設計制造，作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小，流量系數大，重量輕，啟閉快，與閥門定位器配套使用，可實現比例調節，特別適用于大口徑、大流量鍋爐窯煙道氣控制。

氣動通風蝶閥優點

1.可遠距離控制閥門開關、調節，達到了省時省力，省人工成本。
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

氣動通風蝶閥外形連接尺寸

DN	D	D1	L	n-Фd	b
300	405	370	120	8-12	10
350	455	420	140	8-14	10
400	505	470	140	12-18	10
450	570	530	160	12-18	10
500	620	580	160	12-18	10
600	720	680	180	16-18	12
700	820	780	180	16-18	12
800	920	880	200	16-18	12
900	1040	990	200	16-18	14
1000	1140	1090	220	20-18	14
1100	1240	1190	220	20-18	14
1200	1340	1290	240	20-18	14
1300	1440	1390	240	20-18	16
1400	1540	1490	260	24-18	16
1500	1640	1590	260	24-18	16
1600	1740	1690	280	24-18	16
1700	1840	1790	280	28-22	16
1800	1940	1890	300	28-22	16
1900	2040	1990	300	32-22	16
2000	2150	2090	320	32-26	16
2200	2360	2300	340	36-26	16
2400	2560	2500	360	36-26	18
2600	2760	2700	380	40-26	18
2800	2960	2900	400	40-26	18
3000	3190	3110	400	44-30	18
